XXpol 2x(1710-2170) МГц 16,5/16,5 дБі

Електричні характеристики(BASTA12.0)

Діапазон частот (МГц)

2×(1710-2170)(B1,B2)

Піддіапазон частот (МГц)

1710-1880

1850-1990

1920-2170

Поляризація (ступінь)

±45

Електричний нахил (градус)

2-12

посилення (дБі)

Середній нахил

16.5

16.6

16.7

За всіма нахилами

16.4±0.5

16.5±0.5

16.6±0.5

Придушення першого верхнього бічного пелюстка (дБ)

>15

>15

>15

Ширина променя по азимуту 3 дБ (градус)

67±6

66±5

65±5

Ширина променя 3 дБ (градус)

7.9±0.5

7.5±0.6

7.0±0.5

Перехресне полярне співвідношення @0 градус (дБ)

>20

>20

>20

Перехресне полярне співвідношення @±60 градусів (дБ)

>10

>9

>9

Співвідношення спереду та ззаду, 180 градусів ±30 градусів (дБ)

>22

>23

>23

КСВ

<1.5

3-й PIM@2 x 43 дБм (дБн)

<-150

Ізоляція: внутрішньосистемна (дБ)

>28

Ізоляція: міжсистемна (дБ)

>28

Макс. потужність на порт (Вт)

300

Імпеданс (Ω)

50

Блискавкозахист

Земля постійного струму

Механічні характеристики(BASTA12.0)

Тип RET

Інтегрований RET (AISG2.0/3GPP)

Роз'єми AISG (1 вхід і 1 вихід)

2x8 (вхід: чоловік; вихід: жінка)

Роз'єм

4x4.3-10 жіноча, нижня

Розміри антени (В x Ш x Г) (мм)

1389x270x140

Розмір упаковки (В x Ш x Г) (мм)

1560x350x230

Вага антени (кг)

11.2±1.0

Вага затискачів (кг)

2.1±0.5

Вага упаковки (кг)

15.5±1.0

Діаметр монтажної опори

f50~f110 мм

Діапазон механічного нахилу (градус)

0~15

Матеріал купола

Скловолокно

Колір радуми

Світло-сірий

Робоча температура (градус)

-40 до +70

Вітрове навантаження при 150 км/год (N)

326/89/267 (фронтальний/бічний/максимальний)

Макс. робоча швидкість вітру (км/год)

241

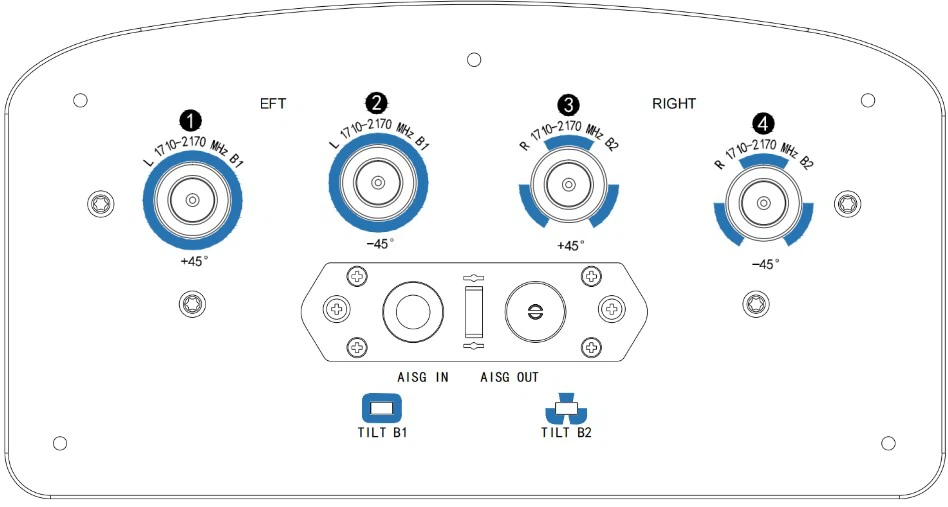

Макет

Діапазон частот

Масив

Роз'єм

Підрозділ

Тип RET

1710-2170 МГц

B1

1-2

1#

SRET

1710-2170 МГц

B2

3-4

2#

SRET

Візерунок

1710-2170 МГц

Аксесуари

Пункт

Модель

Вага (кг)

Діапазон механічного нахилу (градус)

Монтажний комплект

45YT

2.1±0.5

0-15
